Промывка скважин – одна из самых ответственных операций, выполняемых при бурении. Первоначально назначение промывки ограничивалось очисткой забоя от частичек выбуренной породы и их выносом из скважины, а также охлаждением долота. Однако по мере развития бурового дела функции бурового раствора расширились. Теперь сюда входят:

вынос частиц выбуренной породы из скважины;
передача энергии турбобуру или винтовому двигателю;
предупреждение поступления в скважину нефти, газа и воды;
удержание частичек разбуренной породы во взвешенном состоянии при прекращении циркуляции;
охлаждение и смазывание трущихся деталей долота;
уменьшение трения бурильных труб о стенки скважины;
предотвращение обвалов пород со стенок скважины;
уменьшение проницаемости стенок скважины, благодаря коркообразованию.

Соответственно буровые растворы должны удовлетворять ряду требований:

выполнять возложенные функции;
не оказывать вредного влияния на бурильный инструмент и забойные двигатели (коррозия, абразивный износ и т.д.);
легко прокачиваться и очищаться от шлама и газа;
быть безопасными для обслуживающего персонала и окружающей среды;
быть удобными для приготовления и очистки;
быть доступными, недорогими, допускать возможность многократного использования.

Виды буровых растворов

При вращательном бурении нефтяных и газовых скважин в качестве промывочных жидкостей используются:

агенты на водной основе (техническая вода, естественные буровые растворы, глинистые и неглинистые растворы);
агенты на углеводородной основе;
агенты на основе эмульсий;
газообразные и аэрированные агенты.

Техническая вода – наиболее доступная и дешевая промывочная жидкость. Имея малую вязкость, она легко прокачивается, хорошо удаляет шлам с забоя скважины и лучше, чем другие жидкости, охлаждает долото. Однако она плохо удерживает частицы выбуренной породы (особенно при прекращении циркуляции), не образует упрочняющей корки на стенке скважины, хорошо поглощается низконапорными пластами, вызывает набухание глинистых пород, ухудшает проницаемость коллекторов нефти и газа.

Естественным буровым раствором называют водную суспензию, образующуюся в скважине в результате диспергирования шлама горных пород, разбуриваемых на воде.

Основное достоинство применения естественных буровых растворов состоит в значительном сокращении потребности в привозных материалах на их приготовление и обработку, что ведет к удешевлению растворов. Однако их качество и свойства зависят от минералогического состава и природы разбуриваемых глин, способа и режима бурения, типа породоразрушающего инструмента. Нередко в них велико содержание абразивных частиц. Поэтому естественные буровые растворы применяют в тех случаях, когда по геолого-стратиграфическим условиям не требуется промывочная жидкость высокого качества.

Глинистые буровые растворы получили наибольшее распространение при бурении скважин. Для бурового дела наибольший интерес представляют три группы глинистых минералов: бентонитовые (монтмориллонит, бейделлит, нонтроиит, сапонит и др.), каолиновые (каолинит, галлуазит, накрит и др.) и гидрослюдистые (иллит, бравиазит и др.). Наилучшими качествами с точки зрения приготовления бурового раствора обладают монтмориллонит и другие бентонитовые минералы. Так, из 1 тонны бентонитовой глины можно получить около 15 м³ высококачественного глинистого раствора, тогда как из глины среднего качества – 4…8 м³, а из низкосортных глин – менее 3 м³.

Глинистые растворы глинизируют стенки скважины, образуя тонкую плотную корку, которая препятствует проникновению фильтрата в пласты. Их плотность и вязкость таковы, что растворы удерживают шлам разбуренной породы даже в покое, предотвращая его оседание на забой при перерывах в промывке. Утяжеленные глинистые растворы, создавая большое противодавление на пласты, предупреждают проникновение пластовых вод, нефти и газа в скважину и открытое фонтанирование при бурении. Однако по этим же причинам затруднено отделение частиц породы в циркуляционной системе бурового раствора.

Применяются также другие буровые растворы на водной основе: малоглинистые (для бурения верхней толщи выветрелых и трещиноватых горных пород), соленасыщенные (при бурении в мощных толщах соленосных пород), ингибированные (обработанные химреагентами для предупреждения набухания разбуриваемых пород и чрезмерного обогащения раствора твердой фазой) и т.д.

К неглинистым относятся буровые растворы, приготовленные без использования глины. Безглинистый буровой раствор с конденсированной твердой фазой готовится на водной основе. Дисперсная фаза в нем получается химическим путем, в результате взаимодействия находящихся в растворе ионов магния с щелочью NaОН или Са(ОН)₂. Химическая реакция приводит к образованию в растворе микроскопических частиц гидрооксида магния М§(ОН)₂. Раствор приобретает гелеобразную консистенцию и после химической обработки превращается в седиментационно устойчивую систему. Такой раствор сохраняет свои структурно-механические свойства при любой минерализации. Поэтому его применяют в случаях, когда требуется обеспечить высокую устойчивость стенок скважины, но обеспечить контроль и регулирование минерализации раствора сложно.

Другим типом неглинистых буровых растворов являются биополимерные растворы. Биополимеры получают при воздействии некоторых штаммов бактерий на полисахариды. Свойства биополимерных растворов регулируются так же легко, как свойства лучших буровых растворов из бентонитовых глин. Вместе с тем, некоторые из них оказывают флокулирующее воздействие на шлам выбуренных пород, предупреждая таким образом образование суспензии. Кроме того, растворы биополимеров термоустойчивы. Сдерживает их применение относительно высокая стоимость.

Буровые растворы на углеводородной основе представляют собой многокомпонентную систему, в которой дисперсионной (несущей) средой является нефть или жидкие нефтепродукты (обычно дизельное топливо), а дисперсной (взвешенной) фазой – окисленный битум, асфальт или специально обработанная глина (гидрофобизированный бентонит).

Буровые растворы на углеводородной основе не оказывают отрицательного влияния на свойства коллекторов нефти и газа, обладают смазывающей способностью: при их использовании уменьшается расход мощности на холостое вращение бурильной колонны в стволе скважины и снижается износ бурильных труб и долот. Однако стоимость приготовления таких буровых растворов довольно высока, они пожароопасны, трудно удаляются с инструмента и оборудования.

Применяют буровые растворы на углеводородной основе для повышения эффективности бурения в породах-коллекторах и сохранения их нефтегазоотдачи на исходном уровне, а также для проводки скважин в сложных условиях при разбуривании мощных пачек набухающих глин и растворимых солей.

У эмульсионных буровых растворов дисперсионной средой является эмульсия типа «вода в нефти», а дисперсной фазой – глина. Буровой раствор, приготовленный на основе эмульсии типа «вода в нефти», называется обращенным эмульсионным или инверт-ной эмульсией. Жидкая фаза такого раствора на 60…70 % состоит из нефти или нефтепродуктов, остальное – вода. Однако содержание воды в инвертной эмульсии может быть доведено до 80 % и выше, если в нее ввести специальные эмульгаторы.

Эмульсионные буровые растворы используются при бурении в глинистых отложениях и солевых толщах. Они обладают хорошими смазочными свойствами и способствуют предупреждению прихвата инструмента в скважине.

Сущность бурения с продувкой газом заключается в том, что для очистки забоя, выноса выбуренной породы на дневную поверхность, а также для охлаждения долота используют сжатый воздух, естественный газ или выхлопные газы двигателей внутреннего сгорания. Применение газообразных агентов позволяет получить большой экономический эффект: увеличивается механическая скорость (в 10…12 раз) и проходка на долото (в 10 раз и более). Благодаря высоким скоростям восходящего потока в затрубном пространстве, ускоряется вынос выбуренных частиц породы. Использование газообразных агентов облегчает проведение гидрогеологических наблюдений в скважинах. Кроме того, увеличивается коэффициент нефтегазоотдачи пласта.

Аэрированные буровые растворы представляют собой смеси пузырьков воздуха с промывочными жидкостями (водой, нефтеэмульсиями и др.) в соотношении до 30:1. Для повышения стабильности аэрированных растворов в их состав вводят реагенты – поверхностно-активные вещества и пенообразователи.

Аэрированные буровые растворы обладают теми же свойствами, что и жидкости, из которых они приготовлены (для глинистых растворов – образуют глинистую корку, обладают вязкостью и напряжением сдвига, сохраняют естественную проницаемость призабойной зоны пласта при его вскрытии). Вместе с тем, большим преимуществом аэрированных жидкостей является возможность их применения в осложненных условиях бурения, при катастрофических поглощениях промывочных жидкостей, вскрытии продуктивных пластов с низким давлением.

Основные параметры буровых растворов

Основными параметрами буровых растворов являются плотность, вязкость, показатель фильтрации, статическое напряжение сдвига, стабильность, суточный отстой, содержание песка, водородный показатель.

Плотность промывочных жидкостей может быть различной: у растворов на нефтяной основе она составляет 890…980 кг/м³, у малоглинистых растворов – 1050… 1060 кг/м³, у утяжеленных буровых растворов – до 2200 кг/м³ и более.

Выбор бурового раствора должен обеспечить превышение гидростатического давления столба в скважине глубиной до 1200 м над пластовым на 10…15 %, а для скважин глубже 1200 м – на 5…10 %.

Вязкость характеризует свойство раствора оказывать сопротивление его движению.

Показатель фильтрации – способность раствора при определенных условиях отдавать воду пористым породам. Чем больше в растворе свободной воды и чем меньше глинистых частиц, тем большее количество воды проникает в пласт.

Статическое напряжение сдвига характеризует усилие, которое требуется приложить, чтобы вывести раствор из состояния покоя.

Стабильность характеризует способность раствора удерживать частицы во взвешенном состоянии. Она определяется величиной разности плотностей нижней и верхней половин объема одной пробы после отстоя в течении 24 ч. Для обычных растворов ее величина должна быть не более 0,02 г/см³, а для утяжеленных – 0,06 г/см³.

Суточный отстой – количество воды, выделяющееся за сутки из раствора при его неподвижном хранении. Для высокостабильных растворов величина суточного отстоя должна быть равна нулю.

Содержание песка – параметр, характеризующий содержание в растворе частиц (породы, не разведенных комочков глины), не способных растворяться в воде. Его измеряют по величине осадка, выпадающего из бурового раствора, разбавленного водой, после интенсивного взбалтывания. В хорошем растворе содержание песка не должно превышать 1 %.

Величина водородного показателя рН характеризует щелочность бурового раствора. При рН > 7 раствор щелочной, при рН = 7 -нейтральный, при рН < 7 – кислый.

Химическая обработка буровых растворов

Химическая обработка бурового раствора заключается во введении в него определенных химических веществ с целью улучшения свойств без существенного изменения плотности.

В результате химической обработки достигаются следующие положительные результаты:

повышение стабильности бурового раствора;
снижение его способности к фильтрации, уменьшение толщины и липкости корки на стенке скважины;
регулирование вязкости раствора в сторону ее увеличения или уменьшения;
придание ему специальных свойств (термостойкости, солестойкости и др.).

В глинистые буровые растворы вводят также смазочные добавки и пеногасители. Благодаря смазывающим добавкам улучшаются условия работы бурильной колонны и породоразрушающего инструмента в скважине. Пеногасители препятствуют образованию пены при выделении из промывочной жидкости газовой фазы.

Приготовление буровых растворов

Приготовление бурового раствора – это получение промывочной жидкости с необходимыми свойствами в результате переработки исходных материалов и взаимодействия компонентов.

Организация работ и технология приготовления бурового раствора зависят от его рецептуры, состояния исходных материалов и технического оснащения. Рассмотрим их на примере приготовления глинистого раствора.

Такой раствор приготовляют либо централизованно на глинозаводе, либо непосредственно на буровой. Централизованное обеспечение буровым раствором целесообразно при длительном разбуривании крупных месторождений и близком расположении буровых, когда для проводки скважин требуются растворы с одинаковыми или близкими параметрами. В этом случае более полно и экономично используются исходные материалы, требуются меньшие энергетические затраты по сравнению с приготовлением раствора на буровых, ниже себестоимость раствора, персонал буровой освобождается от тяжелой и трудоемкой работы.

Наиболее экономично централизованное приготовление бурового раствора гидромониторным способом непосредственно в глинокарьере, расположенном вблизи от большой группы буровых. Если таких условий нет, то глинозавод размещают в центре разбуриваемой площади, а комовую глину доставляют с карьера автомобильным, железнодорожным или водным транспортом. На глинозаводах в гидромешалках объемом 20…60 м³ приготовляют 400… 1000 м³ глинистого раствора в сутки. Доставляют его на буровые по трубопроводу, в автоцистернах или на специальных судах.

При большой разбросанности буровых, сложности доставки готового раствора на них (болотистая или сильнопересеченная местность, зимние условия и т.д.), потребности в растворах с различными параметрами целесообразно готовить глинистые растворы непосредственно на буровой. Для этого в настоящее время буровые оснащают блоком приготовления бурового раствора из порошкообразных материалов.

Глинопорошки готовят на специальных заводах из качественных глин путем их сушки и последующего помола в шаровых мельницах. При этом влажность комовых глин не снижают ниже 6 %, а также не допускают спекания глинистых частиц. Заводы глинопорошков строят на месторождениях высококачественных глин или непосредственно в местах потребления.

Блок приготовления бурового раствора из порошкообразных материалов состоит из двух бункеров общим объемом 42 м³системы подачи глинопорошка и гидравлического смесителя (рис. 25). При подаче воды с большой скоростью через патрубок 10 в смесительной камере 2 создается разряжение и в нее из воронки 1 гидросмесителя поступает глинопорошок. Образовавшаяся смесь поступает в емкость 6, откуда направляется в запасные или приемные емкости для окончательной доводки раствора. Производительность гидросмесителей достигает 80 м³ раствора в час.

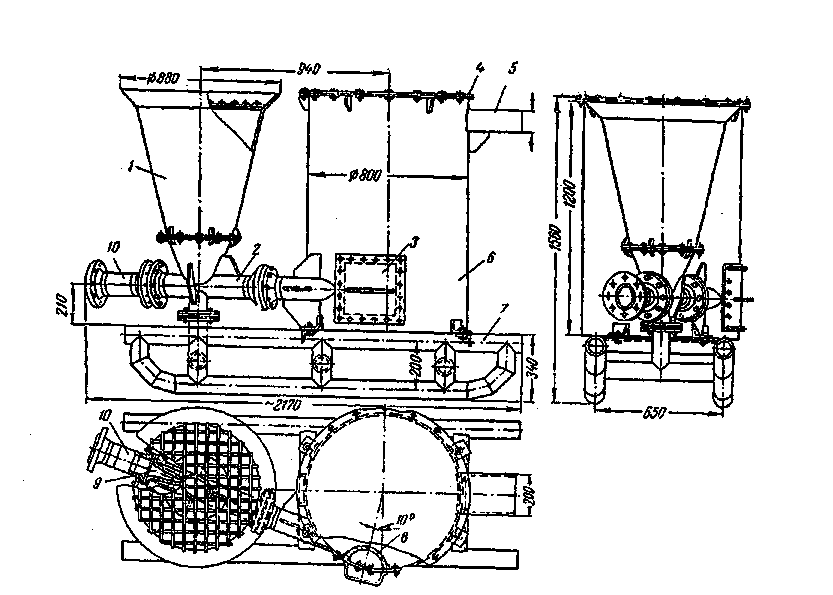

Рис. 25. Гидравлический смеситель МГ:

1 – конический бункер (воронка); 2 – смесительная камера; 3 – люк;
4 – крышка емкости; 5 – сливной патрубок; 6 – емкость;
7 – сварная рама (сани); 8 – отбойник (башмак);
9 – штуцер; 10 – патрубок для подвода жидкости

Очистка буровых растворов

Готовый буровой раствор через напорный рукав, присоединенный к неподвижной части вертлюга, закачивается в бурильную колонну буровыми насосами. Пройдя по бурильным трубам вниз, он с большой скоростью проходит через отверстия в долоте к забою скважины, захватывает частички породы, а затем поднимается между стенками скважины и бурильными трубами. Отказываться от его повторного использования экономически нецелесообразно, а использовать без очистки вновь нельзя, т.к. в противном случае происходит интенсивный абразивный износ оборудования и бурильного инструмента, снижается удерживающая способность бурового раствора, уменьшаются возможности выноса новых крупных обломков породы.

Через систему очистки необходимо пропускать и вновь приготовленные глинистые растворы, т.к. в них могут быть комочки нераспустившейся глины, непрореагировавших химических реагентов и других материалов.

Очистка промывочной жидкости осуществляется как за счет естественного выпадания частиц породы в желобах и емкостях, так и принудительно в механических устройствах (виброситах, гидроциклонах и т.п.). Использованный буровой раствор (рис. 14) из устья скважины 1 через систему желобов 2 поступает на расположенную наклонно и вибрирующую сетку вибросита 3. При этом жидкая часть раствора свободно проходит через ячейки сетки, а частицы шлама удерживаются на стенке и под воздействием вибрации скатываются под уклон. Для дальнейшей очистки буровой раствор с помощью шламового насоса 7 прокачивается через гидроциклоны 4, в которых удается отделить частицы породы размером до 10…20 мкм. Окончательная очистка раствора от мельчайших взвешенных частиц породы производится в емкости 6 с помощью химических реагентов, под действием которых очень мелкие частицы как бы слипаются, после чего выпадают в осадок.

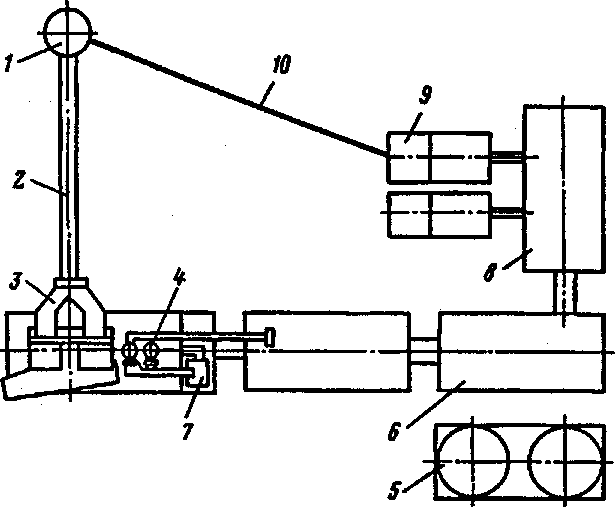

Рис. 14. Циркуляционная система бурового раствора:

1 – устье скважины; 2 – желоб; 3 – вибросито; 4 – гидроциклон;
5 – блок приготовления бурового раствора; 6 – ёмкость; 7 – шламовыйнасос;
8 – приёмная ёмкость; 9 – буровой насос; 10 – нагнетательный трубопровод.

При отстаивании в емкостях 6 и 8 одновременно происходит выделение растворенных газов из раствора.

Очищенный буровой раствор насосом 9 по нагнетательному трубопроводу 10 вновь подается в скважину. По мере необходимости в систему вводится дополнительное количество свежеприготовленного раствора из блока 5.
