Клапаны запорные стальные фланцевые (КЗС) PN 16

Клапан запорный
Клапан запорный
Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 1, ряд 2 (по умолчанию).

        Герметичность затвора по ГОСТ 9544-93 класс С (по умолчанию).

        Уплотнение шпинделя – сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке.

        Управление клапаном запорным ручное (маховиком).

        При заказе указывать: наименование изделия, параметры рабочей среды, размер номинальный (условный проход) (DN), номинальное (условное) давление (PN), обозначение изделия, исполнение по материалу, необходимость дополнительных испытаний.

        Пример обозначения при заказе (и в другой документации) клапана запорного DN 40 мм PN 16 кгс/см2 из стали 20Л:
Клапан запорный фланцевый КЗС 40-16 DN 40 мм PN 16 кгс/см2 15с65нж.

        Внимание! Клапаны запорные, предназначенные для газообразных, взрывопожароопас-ных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При зака-зе необходимо делать пометку: «газ».

15с65нж аналогична 15с66нж, 15с65п
15лс65нж аналогична 15лс50нж, 15лс50нж1, 15лс65п
15нж65нж аналогична 15нж50п, 15нж66бк, 15нж65п, 15нж65бк
15нж65нж1 аналогична 15нж50п, 15нж66бк1, 15нж65п, 15нж65бк

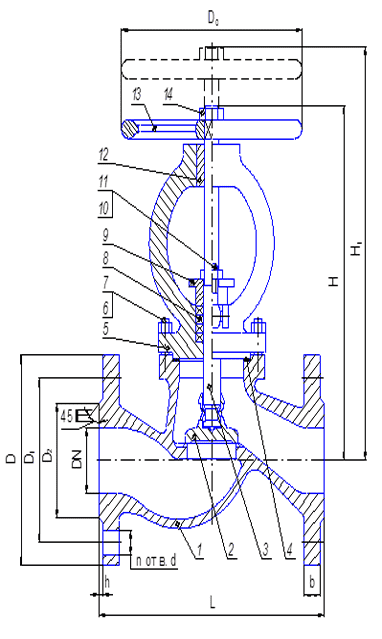

КЗС PN 16 основные размеры, мм

DN L D D1 D2 H H1 h b d n D0 Масса, не более, кг.

40

200

145

110

88

277

300

3

14

18

4

160

16

50

230

160

125

102

277

300

3

14

18

4

160

18,5

65

290

180

145

122

357

397

3

15

18

4

240

36

80

310

195

160

133

357

397

3

17

18

4

240

41

100

350

215

180

158

389

434

3

17

18

8

320

58

НОМЕНКЛАТУРА КЛАПАНОВ ЗАПОРНЫХ PN 16 кгс/см2

Обозначение изделия (типоразмер) Обозначение типа (таблица фигур) DN, мм. Материал корпуса Область применения

КЗС 40-16
50-16
65-16
80-16
100-16

15с65нж

40
50
65
80
100

Сталь 20Л Температура рабочей среды
от минус 400 до
плюс 425С,
окружающего
воздуха
не ниже минус 400С

КЗС 40-16-01
50-16-01
65-16-01
80-16-01
100-16-01

15лс65нж

40
50
65
80
100

Сталь 20ХН3Л Температура рабочей среды
от минус 600С
до плюс 425С,
окружающего
воздуха
не ниже минус 600С

КЗС 40-16-02
50-16-02
65-16-02
80-16-02
100-16-02

15нж65нж

40
50
65
80
100

Сталь 12Х18Н9ТЛ Температура рабочей среды
от минус 60С
до плюс 565С,
окружающего
воздуха
не ниже минус 60С

КЗС 40-16-03
50-16-03
65-16-03
80-16-03
100-16-03

15нж65нж1

40
50
65
80
100

Сталь 12Х18Н12М3ТЛ Температура рабочей среды
от минус 60С
до плюс 200С,
окружающего
воздуха
не ниже минус 60С

Расшифровка обозначения КЗС 80-16-02 :

КЗC — Тип

80 – (DN) Номинальный размер (условный проход)

16 – (РN) Номинальное (условное) давление

02 – Материальное исполнение

ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ

Обозначение типа 15с65нж 15лc65нж 15нж65нж 15нж65нж1
Рабочие среды

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, не агрессивные к стали 20Л.
Скорость коррозии не более 0,2 мм/год

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные  среды скорость коррозии в которых стали 20ХНЗЛ не более 0,2 мм/год

Вода, воздух, аммиак, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии в которых стали 12Х18Н9ТЛ не более 0,2 мм/год.

Вода, воздух, аммиак, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии в которых стали 12Х18Н12М3ТЛ не более 0,2 мм/год.

Температура
рабочей среды

от минус 40С
до плюс 425С

от минус 60С
до плюс 425С

от минус 60С
до плюс 565С

от минус 60С
до плюс 2000С

Условия эксплуатации ГОСТ 15150-69

У1,  Т1

ХЛ1

У1,  Т1,  УХЛ1

У1,  Т1

Минимальная температура окружающего воздуха

минус 40С

минус 60С

минус 60С

минус 60С

МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ

№ позиции Наименование детали 30с41нж 30лc41нж1 30нж41нж 30нж41нж1

1

Корпус

Сталь 20Л

20ХН3Л

12Х18Н9ТЛ

12Х18Н12М3ТЛ

2

Золотник

Сталь 20

12Х18Н9Т

12Х18Н9Т

10Х17Н13М2Т

3

Шток

Сталь 20Х13

12Х18Н9Т

12Х18Н9Т

10Х17Н13М2Т

4

Прокладка

Паронит ПА

Паронит ПА

Паронит ПА

Фторопласт

5

Крышка

Сталь 20Л

20ХН3Л

12Х18Н9ТЛ

12Х18Н12М3ТЛ

6

Гайка

Сталь 25

35Х,  20ХН3А

12Х18Н9Т

12Х18Н9Т

7

Шпилька

Сталь 35

40Х,  20ХН3А

45Х14Н14В2М

45Х14Н14В2М

8

Набивка сальника

ТРГ

ТРГ

ТРГ

Фторопласт

9

Сальник

Сталь 20Л

12Х18Н9ТЛ

12Х18Н9ТЛ

12Х18Н12М3ТЛ

10

Гайка

Сталь 25

35Х,  20ХН3А

12Х18Н9Т

12Х18Н9Т

11

Болт откидной

Сталь 35

40Х,  20ХН3А

45Х14Н14В2М

45Х14Н14В2М

12

Втулка резьбовая

Лц 40С

Лц 40С

Лц 40С

Лц 40С

13

Маховик

Сталь 20

Сталь 20ХН3А

Сталь 20

Сталь 20

14

Контргайка

Сталь 35

Сталь 35Х

Сталь 35

Сталь 35

Наплавка на кольце в корпусе
Наплавка на золотнике

тип 20Х13 на
сталь 20

ЦН-6,  ЦН-12М
ЦН-12М

ЦН-6,  ЦН-12М
ЦН-12М

ЦН-6,  ЦН-12М
ЦН-12М
