Блоки предохранительных клапанов (БПК) PN 16, 40, 63

Блок предохранительных клапанов
Блок предохранительных клапанов
Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 1, ряд 2 на входе и выходе для PN 16; исполнение 2, ряд 2 на входе и исполнение 1, ряд 2 на выходе для PN 40; исполнение 7, ряд 2 на входе и исполнение 2, ряд 2 на выходе для PN 63 (по умолчанию).

        Герметичность затвора по ГОСТ 9544-93 класс A.

        Управление устройством переключающим ручное (маховиком) посредством цепной передачи.

   Направление подачи среды – во входной патрубок тройника (по стрелке на корпусе клапана предохранительного) устройства переключающего, установленного на входе предохранительных клапанов.

        При заказе указывать: наименование изделия, параметры рабочей среды, размер номинальный (условный проход) (DN), номинальное (условное) давление (PN), давление настройки клапанов предо-хранительных (Рн), исполнение предохранительных клапанов (с принудительным подрывом или без принудительного подрыва), обозначение изделия, исполнение по материалу, необходимость дополни-тельных испытаний.

        Пример обозначения при заказе (и в другой документации) блока предохранительных клапанов DN 80 мм PN 40 кгс/см2 Рн 17,5 кгс/см2 с принудительным подрывом предохранительных клапанов из стали 12Х18Н9ТЛ:
Блок предохранительных клапанов БПК 80-40-02-01 на входе DN 80 мм PN 40 кгс/см2, на выходе DN 100 мм PN 16 кгс/см2, СППК4Р с давлением настройки Рн 17,5 кгс/см2.

        Внимание! Устройства переключающие, предназначенные для газообразных, взрывопо-жароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».

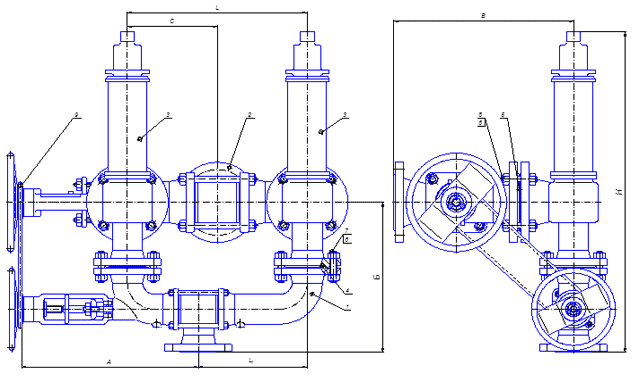

БПК PN 16, 40, 63 основные размеры, мм

Обозначение PN, кгс/см2. DN, мм. A C L1 L Б B Масса, не более, кг.
БПК 50-16-00-01

16

50

420

215

260

430

365

430

805

155

                -00-02

780

152

                 -01-01

805

155

                -01-02

780

152

                 -02-01

865

156

                -02-02

840

153

                -03-01

865

156

                -03-02

840

153

БПК 80-16-00-01

80

465

255

285

510

475

480

975

220

                -00-02

950

214

                -01-01

975

220

                -01-02

950

214

                -02-01

1000

224

                -02-02

1040

218

                -03-01

1000

224

                -03-02

1040

218

БПК 100-16-00-01

100

615

352

450

705

530

600

1200

383

                    -00-02

1120

380

-01-01

1200

383

-01-02

1120

380

-02-01

1200

383

-02-02

1120

380

-03-01

1200

383

-03-02

1120

380

БПК 150-16-00-01

150

710

390

430

780

670

705

1380

630

-00-02

1300

624

-01-01

1380

630

-01-02

1300

624

-02-01

1380

630

-02-02

1300

624

-03-01

1380

630

-03-02

1300

624

БПК 200-16-00-01

200

820

390

390

780

820

880

1530

920

-00-02

1510

915

-01-01

1530

920

-01-02

1510

915

-02-01

1530

920

-02-02

1510

915

-03-01

1530

920

-03-02

1510

915

БПК 25-40-00-01

40

25

420

170

170

340

310

400

700

108

                -00-02

700

102

                 -01-01

700

108

                 -01-02

700

102

                 -02-01

740

110

                -02-02

700

104

                -03-01

740

110

                -03-02

700

104

БПК 50-40-00-01

50

420

215

260

430

365

430

805

165

                -00-02

780

162

                -01-01

805

165

                -01-02

780

162

                -02-01

805

165

                -02-02

780

163

                -03-01

805

165

                -03-02

780

163

БПК 80-40-00-01

40

80

465

255

285

510

475

480

975

250

                -00-02

950

240

                 -01-01

975

250

                -01-02

950

240

                -02-01

1040

254

                -02-02

1000

242

                -03-01

1040

254

                -03-02

1000

242

БПК 100-40-00-01

100

615

353,5

450

705

530

600

1200

423

-00-02

1200

420

-01-01

1200

423

-01-02

1200

420

-02-01

1200

423

-02-02

1120

420

-03-01

1200

423

-03-02

1120

420

БПК 150-40-00-01

150

710

390

430

780

670

705

1380

670

-00-02

1300

664

-01-01

1380

670

-01-02

1300

664

-02-01

1380

670

-02-02

1300

664

-03-01

1380

670

-03-02

1300

664

БПК 50-63-00-01

63

50

465

215

215

430

480

445

1040

268

                -00-02

995

260

                -01-01

1040

268

                -01-02

995

260

                -02-01

995

260

                -02-02

1040

268

                -03-01

995

260

                -03-02

1040

268

БПК 80-63-00-01

80

615

255

255

510

595

495

1100

339

                -00-02

1115

333

                -01-01

1100

339

                -01-02

1115

333

                -02-01

1220

351

                -02-02

1170

339

                -03-01

1220

351

                -03-02

1170

339

БПК 100-63-00-01

100

712,5

352,5

352,5

705

685

675

1410

725

-00-02

1365

715

-01-01

1410

725

-01-02

1365

715

-02-01

1410

725

-02-02

1365

715

-03-01

1410

725

-03-02

1365

715

НОМЕНКЛАТУРА БЛОКОВ ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ PN 16 кгс/см2

Обозначение
изделия
(типоразмер)
Тип  приме-няемых
предохрани-тельных  клапанов
Обозначение  применяемых
устройств  переключающих
Материал
корпусных
деталей
Область
применения
на  вход
предохранительных  клапанов
на  выход
предохранительных  клапанов
БПК 50-16-00-01
БПК 80-16-00-01
БПК 100-16-00-01
БПК 150-16-00-01
БПК 200-16-00-01
СППК4Р
СППК4Р
СППК5Р
СППК4Р
СППК4Р
ПУ 50-16-00-02
ПУ 80-16-00-02
ПУ 100-16-00-02
ПУ 150-16-00-02
ПУ 200-16-00-01
ПУ 80-6-00-01
ПУ 100-6-00-01
ПУ 150-16-00-01
ПУ 200-6-00-01
ПУ 300-6-00-01
Сталь 20Л Температура
рабочей среды
от минус 400С до
плюс 4250С,
окружающего
воздуха
не ниже минус 400С
БПК 50-16-00-02
БПК 80-16-00-02
БПК 100-16-00-02
БПК 150-16-00-02
БПК 200-16-00-02
СППК4
СППК4
СППК5
СППК4
СППК4
ПУ 50-16-00-02
ПУ 80-16-00-02
ПУ 100-16-00-02
ПУ 150-16-00-02
ПУ 200-16-00-01
ПУ 80-6-00-01
ПУ 100-6-00-01
ПУ 150-16-00-01
ПУ 200-6-00-01
ПУ 300-6-00-01
БПК 50-16-01-01
БПК 80-16-01-01
БПК 100-16-01-01
БПК 150-16-01-01
БПК 200-16-01-01
СППК4Р
СППК4Р
СППК5Р
СППК4Р
СППК4Р
ПУ 50-16-01-02
ПУ 80-16-01-02
ПУ 100-16-01-02
ПУ 150-16-01-02
ПУ 200-16-01-01
ПУ 80-6-01-01
ПУ 100-6-01-01
ПУ 150-16-01-01
ПУ 200-6-01-01
ПУ 300-6-01-01
Сталь 20ХН3Л Температура
рабочей среды
от минус 600С
до плюс 4250С,
окружающего
воздуха
не ниже минус 600С
БПК 50-16-01-02
БПК 80-16-01-02
БПК 100-16-01-02
БПК 150-16-01-02
БПК 200-16-01-02
СППК4
СППК4
СППК5
СППК4
СППК4
ПУ 50-16-01-02
ПУ 80-16-01-02
ПУ 100-16-01-02
ПУ 150-16-01-02
ПУ 200-16-01-01
ПУ 80-6-01-01
ПУ 100-6-01-01
ПУ 150-16-01-01
ПУ 200-6-01-01
ПУ 300-6-01-01
БПК 50-16-02-01
БПК 80-16-02-01
БПК 100-16-02-01
БПК 150-16-02-01
БПК 200-16-02-01
СППК4Р
СППК4Р
СППК5Р
СППК4Р
СППК4Р
ПУ 50-16-02-02
ПУ 80-16-02-02
ПУ 100-16-02-02
ПУ 150-16-02-02
ПУ 200-16-02-01
ПУ 80-6-02-01
ПУ 100-6-02-01
ПУ 150-16-02-01
ПУ 200-6-02-01
ПУ 300-6-02-01
Сталь 12Х18Н9ТЛ Температура
рабочей среды
от минус 600С
до плюс 5650С,
окружающего
воздуха
не ниже минус 600С
БПК 50-16-02-02
БПК 80-16-02-02
БПК 100-16-02-02
БПК 150-16-02-02
БПК 200-16-02-02
СППК4
СППК4
СППК5
СППК4
СППК4
ПУ 50-16-02-02
ПУ 80-16-02-02
ПУ 100-16-02-02
ПУ 150-16-02-02
ПУ 200-16-02-01
ПУ 80-6-02-01
ПУ 100-6-02-01
ПУ 150-16-02-01
ПУ 200-6-02-01
ПУ 300-6-02-01
БПК 50-16-03-01
БПК 80-16-03-01
БПК 100-16-03-01
БПК 150-16-03-01
БПК 200-16-03-01
СППК4Р
СППК4Р
СППК5Р
СППК4Р
СППК4Р
ПУ 50-16-03-02
ПУ 80-16-03-02
ПУ 100-16-03-02
ПУ 150-16-03-02
ПУ 200-16-03-01
ПУ 80-6-03-01
ПУ 100-6-03-01
ПУ 150-16-03-01
ПУ 200-6-03-01
ПУ 300-6-03-01
Сталь 12Х18Н12М3ТЛ Температура
рабочей среды
от минус 600С
до плюс 2000С,
окружающего
воздуха
не ниже минус 600С
БПК 50-16-03-02
БПК 80-16-03-02
БПК 100-16-03-02
БПК 150-16-03-02
БПК 200-16-03-02

СППК4
СППК4
СППК5
СППК4
СППК4

ПУ 50-16-03-02
ПУ 80-16-03-02
ПУ 100-16-03-02
ПУ 150-16-03-02
ПУ 200-16-03-01

ПУ 80-6-03-01
ПУ 100-6-03-01
ПУ 150-16-03-01
ПУ 200-6-03-01
ПУ 300-6-03-01

Расшифровка обозначения БПК 200-16-03-02 :

БПК — Тип

200 – (DN) Номинальный размер (условный проход)

16 – (РN) Номинальное (условное) давление

03 – Материальное исполнение

02 – Исполнение по строительным размерам

НОМЕНКЛАТУРА БЛОКОВ ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ PN 40 кгс/см2

Обозначение
изделия
(типоразмер)
Тип  приме-няемых
предохрани-тельных  клапанов
Обозначение  применяемых
устройств  переключающих
Материал
корпусных
деталей
Область
применения
на  вход
предохранительных  клапанов
на  выход
предохранительных  клапанов
БПК 25-40-00-01
БПК 50-40-00-01
БПК 80-40-00-01
БПК 100-40-00-01
БПК 150-40-00-01

СППК4Р
СППК4Р
СППК4Р
СППК5Р
СППК4Р

ПУ 25-40-00-01
ПУ 50-40-00-02
ПУ 80-40-00-02
ПУ 100-40-00-03
ПУ 150-40-00-02

ПУ 50-16-00-01
ПУ 80-16-00-01
ПУ 100-16-00-01
ПУ 150-16-00-01
ПУ 200-16-00-01

Сталь 20Л

Температура

рабочей среды
от минус 400С до
плюс 4250С,
окружающего
воздуха
не ниже минус 400С

БПК 25-40-00-02
БПК 50-40-00-02
БПК 80-40-00-02
БПК 100-40-00-02
БПК 150-40-00-02

СППК4
СППК4
СППК4
СППК5
СППК4

ПУ 25-40-00-01
ПУ 50-40-00-02
ПУ 80-40-00-02
ПУ 100-40-00-03
ПУ 150-40-00-02

ПУ 50-16-00-01
ПУ 80-16-00-01
ПУ 100-16-00-01
ПУ 150-16-00-01
ПУ 200-16-00-01

БПК 25-40-01-01
БПК 50-40-01-01
БПК 80-40-01-01
БПК 100-40-01-01
БПК 150-40-01-01

СППК4Р
СППК4Р
СППК4Р
СППК5Р
СППК4Р

ПУ 25-40-01-01
ПУ 50-40-01-02
ПУ 80-40-01-02
ПУ 100-40-01-03
ПУ 150-40-01-02

ПУ 50-16-01-01
ПУ 80-16-01-01
ПУ 100-16-01-01
ПУ 150-16-01-01
ПУ 200-16-01-01

Сталь 20ХН3Л

Температура

рабочей среды
от минус 600С
до плюс 4250С,
окружающего
воздуха
не ниже минус 600С

БПК 25-40-01-02
БПК 50-40-01-02
БПК 80-40-01-02
БПК 100-40-01-02
БПК 150-40-01-02

СППК4
СППК4
СППК4
СППК5
СППК4

ПУ 25-40-01-01
ПУ 50-40-01-02
ПУ 80-40-01-02
ПУ 100-40-01-03
ПУ 150-40-01-02

ПУ 50-16-01-01
ПУ 80-16-01-01
ПУ 100-16-01-01
ПУ 150-16-01-01
ПУ 200-16-01-01

БПК 25-40-02-01
БПК 50-40-02-01
БПК 80-40-02-01
БПК 100-40-02-01
БПК 150-40-02-01

СППК4Р
СППК4Р
СППК4Р
СППК5Р
СППК4Р

ПУ 25-40-02-01
ПУ 50-40-02-02
ПУ 80-40-02-02
ПУ 100-40-02-03
ПУ 150-40-02-02

ПУ 50-16-02-01
ПУ 80-16-02-01
ПУ 100-16-02-01
ПУ 150-16-02-01
ПУ 200-16-02-01

Сталь 12Х18Н9ТЛ

Температура

рабочей среды
от минус 600С
до плюс 5650С,
окружающего
воздуха
не ниже минус 600С

БПК 25-40-02-02
БПК 50-40-02-02
БПК 80-40-02-02
БПК 100-40-02-02
БПК 150-40-02-02

СППК4
СППК4
СППК4
СППК5
СППК4

ПУ 25-40-02-01
ПУ 50-40-02-02
ПУ 80-40-02-02
ПУ 100-40-02-03
ПУ 150-40-02-02

ПУ 50-16-02-01
ПУ 80-16-02-01
ПУ 100-16-02-01
ПУ 150-16-02-01
ПУ 200-16-02-01

БПК 25-40-03-01
БПК 50-40-03-01
БПК 80-40-03-01
БПК 100-40-03-01
БПК 150-40-03-01

СППК4Р
СППК4Р
СППК4Р
СППК5Р
СППК4Р

ПУ 25-40-03-01
ПУ 50-40-03-02
ПУ 80-40-03-02
ПУ 100-40-03-03
ПУ 150-40-03-02

ПУ 50-16-03-01
ПУ 80-16-03-01
ПУ 100-16-03-01
ПУ 150-16-03-01
ПУ 200-16-03-01

Сталь 12Х18Н12М3ТЛ

Температура

рабочей среды
от минус 600С
до плюс 2000С,
окружающего
воздуха
не ниже минус 600С

БПК 25-40-03-02
БПК 50-40-03-02
БПК 80-40-03-02
БПК 100-40-03-02
БПК 150-40-03-02

СППК4
СППК4
СППК4
СППК5
СППК4

ПУ 25-40-03-01
ПУ 50-40-03-02
ПУ 80-40-03-02
ПУ 100-40-03-03
ПУ 150-40-03-02

ПУ 50-16-03-01
ПУ 80-16-03-01
ПУ 100-16-03-01
ПУ 150-16-03-01
ПУ 200-16-03-01

Расшифровка обозначения БПК 150-40-01-02 :

БПК — Тип

150 – (DN) Номинальный размер (условный проход)

40 – (РN) Номинальное (условное) давление

01 – Материальное исполнение

02 – Исполнение по строительным размерам

НОМЕНКЛАТУРА БЛОКОВ ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ PN 63 кгс/см2

Обозначение
изделия
(типоразмер)
Тип  приме-няемых
предохрани-тельных  клапанов
Обозначение  применяемых
устройств  переключающих
Материал
корпусных
деталей
Область
применения
на  вход
предохранительных  клапанов
на  выход
предохранительных  клапанов
БПК 50-63-00-01
БПК 80-63-00-01
БПК 100-63-00-01

СППК5Р
СППК4Р
СППК5Р

ПУ 50-63-00-01
ПУ 80-63-00-01
ПУ 100-63-00-01

ПУ 80-40-00-01
ПУ 100-40-00-02
ПУ 150-40-00-01

Сталь 20Л

Температура

рабочей среды
от минус 400С до
плюс 4250С,
окружающего
воздуха
не ниже минус 400С

БПК 50-63-00-02
БПК 80-63-00-02
БПК 100-63-00-02

СППК5
СППК4
СППК5

ПУ 50-63-00-01
ПУ 80-63-00-01
ПУ 100-63-00-01

ПУ 80-40-00-01
ПУ 100-40-00-02
ПУ 150-40-00-01

БПК 50-63-01-01
БПК 80-63-01-01
БПК 100-63-01-01

СППК5Р
СППК4Р
СППК5Р

ПУ 50-63-01-01
ПУ 80-63-01-01
ПУ 100-63-01-01

ПУ 80-40-01-01
ПУ 100-40-01-02
ПУ 150-40-01-01

Сталь 20ХН3Л

Температура

рабочей среды
от минус 600С
до плюс 4250С,
окружающего
воздуха
не ниже минус 600С

БПК 50-63-01-02
БПК 80-63-01-02
БПК 100-63-01-02

СППК5
СППК4
СППК5

ПУ 50-63-01-01
ПУ 80-63-01-01
ПУ 100-63-01-01

ПУ 80-40-01-01
ПУ 100-40-01-02
ПУ 150-40-01-01

БПК 50-63-02-01
БПК 80-63-02-01
БПК 100-63-02-01

СППК4Р
СППК4Р
СППК5Р

ПУ 50-63-02-01
ПУ 80-63-02-01
ПУ 100-63-02-01

ПУ 80-40-02-01
ПУ 100-40-02-02
ПУ 150-40-02-01

Сталь 12Х18Н9ТЛ

Температура

рабочей среды
от минус 600С
до плюс 5650С,
окружающего
воздуха
не ниже минус 600С

БПК 50-63-02-02
БПК 80-63-02-02
БПК 100-63-02-02

СППК4
СППК4
СППК5

ПУ 50-63-02-01
ПУ 80-63-02-01
ПУ 100-63-02-01

ПУ 80-40-02-01
ПУ 100-40-02-02
ПУ 150-40-02-01

БПК 50-63-03-01
БПК 80-63-03-01
БПК 100-63-03-01

СППК4Р
СППК4Р
СППК5Р

ПУ 50-63-03-01
ПУ 80-63-03-01
ПУ 100-63-03-01

ПУ 80-40-03-01
ПУ 100-40-03-02
ПУ 150-40-03-01

Сталь 12Х18Н12М3ТЛ

Температура

рабочей среды
от минус 600С
до плюс 2000С,
окружающего
воздуха
не ниже минус 600С

БПК 50-63-03-02
БПК 80-63-03-02
БПК 100-63-03-02

СППК4
СППК4
СППК5

ПУ 50-63-03-01
ПУ 80-63-03-01
ПУ 100-63-03-01

ПУ 80-40-03-01
ПУ 100-40-03-02
ПУ 150-40-03-01

Расшифровка обозначения БПК 80-63-02-01 :

БПК — Тип

80 – (DN) Номинальный размер (условный проход)

63 – (РN) Номинальное (условное) давление

02 – Материальное исполнение

01 – Исполнение по строительным размерам

ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ

Материал корпусных деталей Сталь 20Л Сталь 20ХН3Л Сталь 12Х18Н9ТЛ Сталь 12Х18Н12М3ТЛ
Рабочие среды

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, не агрессивные к стали 20Л.
Скорость коррозии не более 0,2 мм/год

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные  среды скорость коррозии в которых стали 20ХНЗЛ не более 0,2 мм/год

Вода, воздух, аммиак, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии в которых стали 12Х18Н9ТЛ не более 0,2 мм/год.

Вода, воздух, аммиак, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии в которых стали 12Х18Н12М3ТЛ не более 0,2 мм/год.

Температура
рабочей среды

от минус 400С
до плюс 4250С

от минус 600С
до плюс 4250С

от минус 600С
до плюс 5650С

от минус 600С
до плюс 2000С

Условия эксплуатации ГОСТ 15150-69

У1,  Т1

ХЛ1

У1,  Т1,  УХЛ1

У1,  Т1

Минимальная температура окружающего воздуха

минус 400С

минус 600С

минус 600С

минус 600С

МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ


позиции

Наименование
детали

Материал  корпусных  деталей

20Л

20ХН3Л

12Х18Н9ТЛ

12Х18Н12М3ТЛ

1

Устройство
переключающее

Сталь 20Л

20ХН3Л

12Х18Н9ТЛ

12Х18Н12М3ТЛ

2

Устройство
переключающее

Сталь 20Л

20ХН3Л

12Х18Н9ТЛ

12Х18Н12М3ТЛ

3

Клапан
предохранительный

Сталь 20Л

20ХН3Л

12Х18Н9ТЛ

12Х18Н12М3ТЛ

4

Прокладка

ТРГ

ТРГ

ТРГ

ТРГ

5

Прокладка

ТРГ

ТРГ

ТРГ

ТРГ

6

Гайка

Сталь 25

Сталь 35Х

12Х18Н10Т

12Х18Н10Т

7

Шпилька

Сталь 35

Сталь 40Х

45Х14Н14В2М

45Х14Н14В2М

8

Шпилька

Сталь 35

Сталь 40Х

45Х14Н14В2М

45Х14Н14В2М

9

Цепь  роликовая

ПР

ПР

ПР

ПР

Об авторе

ЧТУП БелБурСнаб

Окончательную стоимость, условия оплаты и сроки поставки данной продукции Вы можете уточнить по телефонам:

+(375 17) 211 66 78

+(375 29) 632 19 16

info@bursnab.by

пн.-пт.: 9.00-18.00

bursnabby

Предприятие БелБурСнаб в Белоруссии считается одним из фаворитов в буровой отрасли. Мы занимаемся реализацией, гарантийным, сервисным и постгарантийным ремонтом всего того, что поставляем для наших заказчиков.
Это помогло приобрести обширный круг постоянных клиентов не только на территории республики. Наша продукция славится качеством и надежностью длительного использования. А также всеми преимуществами самой инновационной буровой техники. Потому как мы стараемся постоянно обновлять предлагаемый ассортимент в соответствии с пожеланиями и заявками клиентов при обязательном внедрении последних технических инноваций и разработок. Что позволяет поддерживать связь с нашими постоянным клиентами, а также предлагать нашим новым клиентам все самое надежное и инновационное в области оснащения буровых установок.
