Задвижки клиновые двухдисковые стальные с выдвижным шпинделем (СКЗC) PN 63
В задвижках применяется двухдисковый клин.
Герметичность затвора по ГОСТ 9544-93 класс С (по умолчанию).
Уплотнение шпинделя – сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке.
Управление задвижки ручное (маховиком).
При заказе указывать: наименование изделия, параметры рабочей среды, размер номинальный (условный проход) (DN), номинальное (условное) давление (PN), обозначение изделия, исполнение по материалу, необходимость дополнительных испытаний.
Пример обозначения при заказе (и в другой документации) задвижки DN 50 мм PN 63 кгс/см2 из стали 25Л:
Задвижка стальная клиновая СКЗC 50-63 DN 50 мм PN 63 кгс/см2 31с18нж.
Внимание! Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».

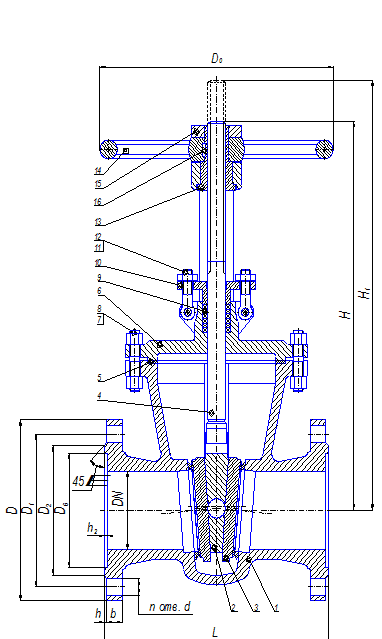

СКЗ PN 63 основные размеры, мм
DN | L | D | D1 | D2 | D6 | H | H1 | h | h2 | b | d | n | D0 | Масса, не более, кг. |
50 | 270 | 175 | 135 | 102 | 88 | 420 | 485 | 3 | 3 | 23 | 22 | 4 | 280 | 37 |
80 | 310 | 210 | 170 | 133 | 121 | 450 | 530 | 3 | 3 | 27 | 22 | 8 | 280 | 63 |
100 | 350 | 250 | 200 | 158 | 150 | 575 | 700 | 3 | 3 | 29 | 26 | 8 | 400 | 106 |
150 | 450 | 340 | 280 | 212 | 204 | 710 | 880 | 3 | 3 | 35 | 33 | 8 | 450 | 215 |
НОМЕНКЛАТУРА ЗАДВИЖЕК PN 63 кгс/см2
Обозначение изделия (типоразмер) | Обозначение типа (таблица фигур) | DN, мм. | Материал корпуса | Область применения |
СКЗ 50-63 80-63 100-63 150-63 |
31с18нж | 50 80 100 150 |
Сталь 25Л | Температура рабочей среды до плюс 300С, окружающего воздуха не ниже минус 40С |
Расшифровка обозначения СКЗ 150-63 :
СКЗ – Тип
150 – (DN) Номинальный размер (условный проход)
63 – (РN) Номинальное (условное) давление
ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ
Обозначение типа | 31с18нж |
Рабочие среды | Вода, пар |
Температура рабочей среды | до плюс 300С |
Условия эксплуатации ГОСТ 15150-69 | У1, Т1 |
Минимальная температура окружающего воздуха | минус 40С |
МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ
№ позиции | Наименование детали | 31с18нж |
1 | Корпус | Сталь 25Л |
2 | Крестовина | Сталь 25Л |
3 | Диски | Сталь 25 |
4 | Шпиндель | Сталь 20Х13 |
5 | Прокладка | Паронит ПОН-Б |
6 | Крышка | Сталь 25Л |
7 | Гайка | Сталь 25 |
8 | Шпилька | Сталь 35 |
9 | Набивка сальника | АГИ |
10 | Сальник | Сталь 25Л |
11 | Гайка | Сталь 25 |
12 | Болт откидной | Сталь 35 |
13 | Втулка резьбовая | Лц 40С |
14 | Маховик | Сталь СЧ 18 |
15 | Контргайка | Сталь 25Л |
16 | Шпонка | Сталь 40Х |
Наплавка на кольце в корпусе Наплавка на дисках |
тип 20Х13 на сталь 20 |
