Устройства переключающие (ПУ) PN 63

Устройство переключающее
Устройство переключающее
Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 7, ряд 2 (по умолчанию).

        Герметичность затвора по ГОСТ 9544-93 класс A (по умолчанию).

        Уплотнение шпинделя – сальниковое.

        Управление устройством переключающим ручное (маховиком).

        Направление подачи среды – во входной патрубок тройника (по стрелке на тройнике и угольни-ках) при перекрытии одного из угольников или разделении потоков сред и в выходные патрубки уголь-ников (против стрелок на угольниках и тройнике) при смешении потоков сред.

        При заказе указывать: наименование изделия, параметры рабочей среды, размер номинальный (условный проход) (DN), номинальное (условное) давление (PN), обозначение изделия, исполнение по материалу, необходимость дополнительных испытаний, поставки со звездочкой и цепью для синхронного переключения.

        Пример обозначения при заказе (и в другой документации) клапана запорного DN 80 мм PN 63 кгс/см2 из стали 12Х18Н9ТЛ с коротким угольником:
Клапан Устройство переключающее ПУ 80-63-02-01 DN 80 мм PN 63 кгс/см2 23с14нж.

        Внимание! Устройства переключающие, предназначенные для газообразных, взрывопо-жароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».

        23с14нж аналогична 23с20нж, 23с20нж1
23нж14нж аналогична 23нж20нж, 23нж20нж1

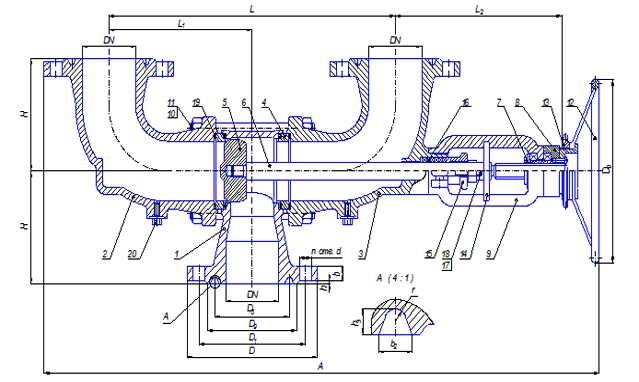

ПУ PN 63 основные размеры, мм

Обозначение DN, мм. PN, кгс/см2. L L1 L2 A D D1 D8 D9 h h3 b2 r n d H b D0 Масса, не более, кг.
ПУ50-63-00-01

50

63

430

215

250

860

175

135

85

102

3

8

12

4

4

22

180

23

360

90

              -01-01

              -02-01

              -03-01

ПУ80-63-00-01

80

510

255

360

900

210

170

115

133

3

8

12

4

8

22

200

27

380

130

              -01-01

              -02-01

              -03-01

ПУ100-63-00-01

100

705

352

360

1260

250

200

145

170

3

8

12

4

8

26

220

29

420

200

               -01-01

               -02-01

               -03-01

ПУ150-63-00-01

150

780

390

430

1400

340

280

205

240

3

8

12

4

8

33

280

35

420

280

               -01-01

               -02-01

               -03-01

НОМЕНКЛАТУРА УСТРОЙСТВ ПЕРЕКЛЮЧАЮЩИХ PN 63 кгс/см2

Обозначение изделия (типоразмер) Обозначение типа (таблица фигур) DN, мм. Материал корпуса Область применения
          ПУ 50-63-00-01
80-63-00-01
100-63-00-01
150-63-00-01
23с14нж 50
80
100
150
Сталь 20Л Температура
рабочей среды
от минус 400С до
плюс 4250С,
окружающего  воздуха
не ниже минус 400С
          ПУ 50-63-01-01
80-63-01-01
100-63-01-01
150-63-01-01
23лс14нж 50
80
100
150
Сталь 20ХН3Л Температура
рабочей среды
от минус 600С
до плюс 4250С,
окружающего  воздуха
не ниже минус 600С
          ПУ 50-63-02-01
80-63-02-01
100-63-02-01
150-63-02-01
23нж14нж 50
80
100
150
Сталь 12Х18Н9ТЛ Температура
рабочей среды
от минус 600С
до плюс 5650С,
окружающего  воздуха
не ниже минус 600С
          ПУ 50-63-03-01
80-63-03-01
100-63-03-01
150-63-03-01
23нж14нж1 50
80
100
150
Сталь 12Х18Н12М3ТЛ Температура
рабочей среды
от минус 600С
до плюс 2000С,
окружающего  воздуха
не ниже минус 600С

Расшифровка обозначения ПУ 50-63-03-01:

ПУ — Тип

50 – (DN) Номинальный размер (условный проход)

63 – (РN) Номинальное (условное) давление

03 – Материальное исполнение

01 – Исполнение по строительным размерам

ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ

Обозначение типа 23с14нж 23лc14нж 23нж14нж 23нж14нж1
Рабочие среды

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, не агрессивные к стали 20Л.
Скорость коррозии не более 0,2 мм/год

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные  среды скорость коррозии в которых стали 20ХНЗЛ не более 0,2 мм/год

Вода, воздух, аммиак, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии в которых стали 12Х18Н9ТЛ не более 0,2 мм/год.

Вода, воздух, аммиак, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии в которых стали 12Х18Н12М3ТЛ не более 0,2 мм/год.

Температура
рабочей среды

от минус 400С
до плюс 4250С

от минус 600С
до плюс 4250С

от минус 600С
до плюс 5650С

от минус 600С
до плюс 2000С

Условия эксплуатации ГОСТ 15150-69

У1,  Т1

ХЛ1

У1,  Т1,  УХЛ1

У1,  Т1

Минимальная температура окружающего воздуха

минус 400С

минус 600С

минус 600С

минус 600С

МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ

№ позиции Наименование детали 23с14нж 23лc14нж 23нж14нж 23нж14нж1

1

Тройник

Сталь 20Л

20ХН3Л

12Х18Н9ТЛ

12Х18Н12М3ТЛ

2

Угольник  левый

Сталь 20Л

20ХН3Л

12Х18Н9ТЛ

12Х18Н12М3ТЛ

3

Угольник  правый

Сталь 20Л

20ХН3Л

12Х18Н9ТЛ

12Х18Н12М3ТЛ

4

Седло

Сталь 20Х13

12Х18Н10Т

12Х18Н10Т

10Х17Н13М2Т

5

Золотник

Сталь 20Х13

12Х18Н10Т

12Х18Н10Т

10Х17Н13М2Т

6

Шпиндель

Сталь 20Х13

12Х18Н10Т

12Х18Н10Т

10Х17Н13М2Т

7

Втулка резьбовая

Лц 40С

Лц 40С

Лц 40С

Лц 40С

8

Крышка

Сталь 20

20ХН3А

12Х18Н10Т

10Х17Н13М2Т

9

Стойка

Сталь 20Л

20ХН3Л

12Х18Н9ТЛ

12Х18Н12М3ТЛ

10

Гайка

Сталь 25

Сталь 35Х

12Х18Н10Т

12Х18Н10Т

11

Шпилька

Сталь 35

Сталь 40Х

45Х14Н14В2М

45Х14Н14В2М

12

Маховик

Сталь 20

20ХН3А

Сталь 20

Сталь 20

13

Звездочка

Сталь 45

Сталь 45

Сталь 45

Сталь 45

14

Указатель

Сталь 20

20ХН3А

Сталь 20

Сталь 20

15

Сальник

Сталь 20Л

20ХН3Л

12Х18Н9ТЛ

12Х18Н12М3ТЛ

16

Набивка сальника

ТРГ

ТРГ

ТРГ

ТРГ

17

Гайка

Сталь 25

Сталь 35Х

12Х18Н10Т

12Х18Н10Т

18

Болт откидной

Сталь 35

Сталь 40Х

45Х14Н14В2М

45Х14Н14В2М

19

Прокладка

Паронит ПА

Паронит ПА

Паронит ПА

Фторопласт

20

Клапан

Сталь 35

Сталь 40Х

Наплавка седла и золотника

ЦН-6,  ЦН-12М
ЦН-12М

ЦН-6,  ЦН-12М
ЦН-12М

ЦН-6,  ЦН-12М
ЦН-12М
