Задвижки клиновые двухдисковые стальные с выдвижным шпинделем под электропривод(СКЗП) PN 25



Задвижка клиновая
Задвижка клиновая
Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 2, ряд 2 (по умолчанию) см.рис. PN 40.

По специальному заказу присоеди-нительные размеры по ГОСТ 12815-80, ис-полнение 3 ряд 2.

В задвижках применяется двухдисковый клин.

        Герметичность затвора по ГОСТ 9544-93 класс С (по умолчанию).

Уплотнение шпинделя – сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке.

Управление задвижки электроприводом.

При заказе указывать: наименование изделия, параметры рабочей среды, размер номинальный (условный проход) (DN), номинальное (условное) давление (PN), обозначение изделия, исполнение по материалу, необходимость дополнительных испытаний.

Пример обозначения при заказе (и в другой документации) задвижки DN 150 мм PN 25 кгс/см2 из стали 12Х18Н12М3ТЛ:

Задвижка стальная клиновая СКЗП 150-25-03 DN 150 мм PN 25 кгс/см2 30нж999нж.

  Внимание! Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».

        Установочное положение задвижек электроприводом вверх. Допускается отклонение от вертикали до 90º в любую сторону. При наклонном или горизонтальном положении должна быть предусмотрена дополнительная опора под электропривод.



30с999нж аналогична 30с915нж, 30с996нж, 31с999нж
30лс999нж1 аналогична 30лс915нж1, 31лс999нж
30нж999нж аналогична 30нж915нж, 30нж996нж, 30нж996нж2, 31нж999нж
30нж999нж1 аналогична 30нж996нж1, 31нж999нж1

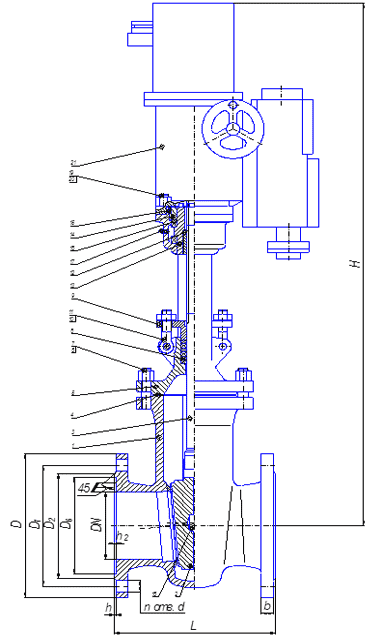

СКЗП PN 25 основные размеры, мм

DN L D D1 D2 D6 H h h2 b d n Масса, не более, кг.
50 250 160 125 102 88 808 3 3 17 18 4 19
80 283 195 160 133 121 880 3 3 19 18 8 31
100 305 230 190 158 150 990 3 3 21 22 8 46
150 403 300 250 212 204 1136 3 3 27 26 8 98

СКЗП PN 25 основные размеры исполнения 2 ряд 2, мм (см.рис. PN 40)

DN L D D1 D4 H h1 b d n Масса, не более, кг.
50 250 160 125 87 808 4 17 18 4 19
80 283 195 160 120 880 4 19 18 8 31
100 305 230 190 149 990 4 21 22 8 46
150 403 300 250 203 1136 4 27 26 8 98

НОМЕНКЛАТУРА ЗАДВИЖЕК ПОД ЭЛЕКТРОПРИВОД PN 25 кгс/см2

Обозначение изделия (типоразмер) Обозначение типа (таблица фигур) DN, мм. Материал корпуса Область применения
СКЗ 50-25
80-25
100-25
150-25
30с999нж 50
80
100
150
Сталь 20Л Температура рабочей среды от минус 40С до плюс 425С, окружающего воздуха не ниже минус 40С
СКЗ 50-25-01
80-25-01
100-25-01
150-25-01
30лс999нж1 50
80
100
150
Сталь 20ХН3Л Температура рабочей среды от минус 60С до плюс 425С, окружающего воздуха не ниже минус 60С
СКЗ 50-25-02
80-25-02
100-25-02
150-25-02
30нж999нж 50
80
100
150
Сталь 12Х18Н9ТЛ Температура рабочей среды от минус 60С до плюс 565С, окружающего воздуха не ниже минус 60С
СКЗ 50-25-03
80-25-03
100-25-03
150-25-03
30нж999нж1 50
80
100
150
200
Сталь 12Х18Н12М3ТЛ Температура рабочей среды от минус 60С до плюс 200C, окружающего воздуха не ниже минус 60С

Расшифровка обозначения СКЗП 80-25-01 :

СКЗп — Тип

80 – (DN) Номинальный размер (условный проход)

25 – (РN) Номинальное (условное) давление

01 – Материальное исполнение

ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ

Обозначение типа 30с999нж 30лc999нж1 30нж999нж 30нж999нж1
Рабочие среды Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, не агрессивные к стали 20Л.
Скорость коррозии не более 0,2 мм/год
Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды скорость коррозии в которых стали 20ХНЗЛ не более 0,2 мм/год Вода, воздух, аммиак, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии в которых стали 12Х18Н9ТЛ не более 0,2 мм/год. Вода, воздух, аммиак, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии в которых стали 12Х18Н12М3ТЛ не более 0,2 мм/год.
Температура рабочей среды от минус 40С до плюс 425С от минус 60С до плюс 425С от минус 60С до плюс 565С от минус 60С до плюс 200С
Условия эксплуатации ГОСТ 15150-69 У1, Т1 ХЛ1 У1, Т1, УХЛ1 У1, Т1
Минимальная температура окружающего воздуха минус 40С минус 60С минус 60С минус 60С

МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ

№ позиции Наименование детали 30с999нж 30лc999нж1 30нж999нж 30нж999нж1
1 Корпус Сталь 20Л 20ХН3Л 12Х18Н9ТЛ 12Х18Н12М3ТЛ
2 Диски Сталь 20 12Х18Н9Т 12Х18Н9Т 10Х17Н13М2Т
3 Шпиндель Сталь 20Х13 12Х18Н9Т 12Х18Н9Т 10Х17Н13М2Т
4 Прокладка Паронит ПА Паронит ПА Паронит ПА Фторопласт
5 Крышка Сталь 20 20ХН3Л 12Х18Н9ТЛ 12Х18Н12М3ТЛ
6 Гайка Сталь 25 35Х, 20ХН3А 12Х18Н9Т 12Х18Н9Т
7 Шпилька Сталь 35 40Х, 20ХН3А 45Х14Н14В2М 45Х14Н14В2М
8 Набивка сальника ТРГ ТРГ ТРГ Фторопласт
9 Сальник Сталь 20Л 12Х18Н9ТЛ 12Х18Н9ТЛ 12Х18Н12М3ТЛ
10 Гайка Сталь 25 35Х, 20ХН3А 12Х18Н9Т 12Х18Н9Т
11 Болт откидной Сталь 35 40Х, 20ХН3А 45Х14Н14В2М 45Х14Н14В2М
12 Втулка резьбовая Лц 40С Лц 40С Лц 40С Лц 40С
13 Втулка кулачковая Сталь 20 Сталь 35Х Сталь 35Х Сталь 35Х
14 Вставка Сталь 20 Сталь 35Х Сталь 35Х Сталь 35Х
15 Винт Сталь 35 Сталь 35Х Сталь 35Х Сталь 35Х
16 Ось Сталь 20 Сталь 12Х18Н9Т Сталь 12Х18Н9Т Сталь 10Х17Н13М2Т
17 Масленка Пресс-масленка Пресс-масленка Пресс-масленка Пресс-масленка
18 Подшипник Шариковый упорный Шариковый упорный Шариковый упорный Шариковый упорный
19 Шпилька Сталь 35 40Х, 20ХН3А 45Х14Н14В2М 45Х14Н14В2М
20 Гайка Сталь 25 35Х, 20ХН3А 12Х18Н9Т 12Х18Н9Т
21 Электропривод См.табл.электроприводов См.табл.электроприводов См.табл.электроприводов См.табл.электроприводов
Наплавка на кольце в корпусе
Наплавка на дисках
тип 20Х13 на
сталь 20
ЦН-6, ЦН-12М
ЦН-12М
ЦН-6, ЦН-12М
ЦН-12М
ЦН-6, ЦН-12М
ЦН-12М
