Задвижки клиновые двухдисковые стальные с выдвижным шпинделем (СКЗ) PN 25

Задвижка клиновая
Задвижка клиновая
Задвижки клиновые двухдисковые стальные с выдвижным шпинделем (СКЗ) PN 25

Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 2, ряд 2 (по умолчанию) см.рис. PN40

По специальному заказу присоединительные размеры по ГОСТ 12815-80, исполнение 3 ряд 2.

В задвижках применяется двухдисковый клин.

Герметичность затвора по ГОСТ 9544-93 класс С (по умолчанию).

Уплотнение шпинделя – сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке.

Управление задвижки ручное (маховиком).

При заказе указывать: наименование изделия, параметры рабочей среды, размер номинальный (условный проход) (DN), номинальное (условное) давление (PN), обозначение изделия, исполнение по материалу, необходимость дополнительных испытаний.

Пример обозначения при заказе (и в другой документации) задвижки DN 150 мм PN 25 кгс/см2 из стали 12Х18Н12М3ТЛ:
Задвижка стальная клиновая СКЗ 150-25-03 DN 150 мм PN 25 кгс/см2 30нж99нж1.

Внимание! Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».

30с99нж аналогична 30с15нж, 30с96нж, 31с99нж
30лс99нж1 аналогична 31лс99нж
30нж99нж аналогична 31нж99нж, 30нж15нж, 30нж96нж, 30нж96нж2, 31нж99нж
30нж99нж1 аналогична 30нж96нж1, 31нж99нж1

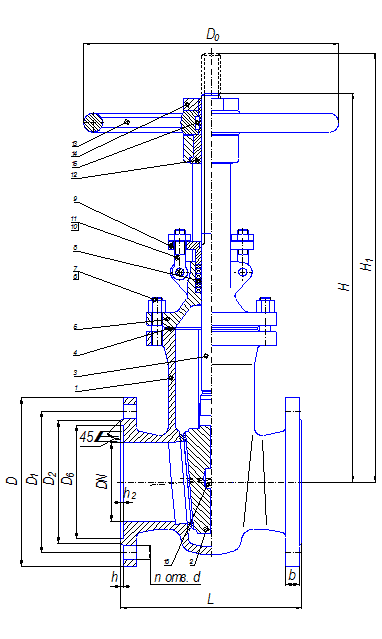

СКЗ PN 25 основные размеры исполнения 3 ряд 2, мм



DN L D D1 D2 D6 H H1 h h2 b d n D0 Масса, не более, кг.
50 250 160 125 102 88 285 369 3 3 17 18 4 160 21
80 283 195 160 133 121 373 460 3 3 19 18 8 200 32
100 305 230 190 158 150 488 603 3 3 21 22 8 400 50
150 403 300 250 212 204 645 815 3 3 27 26 8 450 99
200 400 360 310 278 260 800 1030 3 3 31 26 12 450 180

СКЗ PN 25 основные размеры исполнения 2 ряд 2, мм (см.рис. PN 40)

DN L D D1 D4 H H1 h1 b d n D0 Масса, не более, кг.
50 250 160 125 87 285 369 4 17 18 4 160 21,5
80 283 195 160 120 373 460 4 19 18 8 200 33
100 305 230 190 149 488 603 4 21 22 8 400 51
150 403 300 250 203 645 815 4 27 26 8 450 100
200 419 360 310 259 800 1030 4 31 26 12 450 182

НОМЕНКЛАТУРА ЗАДВИЖЕК PN 25 кгс/см2

Обозначение изделия (типоразмер) Обозначение типа (таблица фигур) DN, мм. Материал корпуса Область применения
СКЗ 50-25
80-25
100-25
150-25
200-25
30с99нж 50
80
100
150
200
Сталь 20Л Температура рабочей среды от минус 40С до плюс 425С, окружающего воздуха не ниже минус 40С
СКЗ 50-25-01
80-25-01
100-25-01
150-25-01
200-25-01
30лс99нж1 50
80
100
150
200
Сталь 20ХН3Л Температура рабочей среды от минус 60С до плюс 425С, окружающего воздуха не ниже минус 60С
СКЗ 50-25-02
80-25-02
100-25-02
150-25-02
200-25-02
30нж99нж 50
80
100
150
200
Сталь 12Х18Н9ТЛ Температура рабочей среды от минус 60С до плюс 565С, окружающего воздуха не ниже минус 60С
СКЗ 50-25-03
80-25-03
100-25-03
150-25-03
200-25-03
30нж99нж1 50
80
100
150
200
Сталь 12Х18Н12М3ТЛ Температура рабочей среды от минус 60С до плюс 565С, окружающего воздуха не ниже минус 60С

Расшифровка обозначения СКЗ 80-25-01 :

СКЗ — Тип

80 – (DN) Номинальный размер (условный проход)

25 – (РN) Номинальное (условное) давление

01 – Материальное исполнение

ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ

Обозначение типа 30с99нж 30лc99нж1 30нж99нж 30нж99нж1
Рабочие среды Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, не агрессивные к стали 20Л.
Скорость коррозии не более 0,2 мм/год
Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды скорость коррозии в которых стали 20ХНЗЛ не более 0,2 мм/год Вода, воздух, аммиак, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии в которых стали 12Х18Н9ТЛ не более 0,2 мм/год. Вода, воздух, аммиак, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии в которых стали 12Х18Н12М3ТЛ не более 0,2 мм/год.
Температура рабочей среды от минус 40С до плюс 425С от минус 60С до плюс 425С от минус 60С до плюс 565С от минус 60С до плюс 200С
Условия эксплуатации ГОСТ 15150-69 У1, Т1 ХЛ1 У1, Т1, УХЛ1 У1, Т1
Минимальная температура окружающего воздуха минус 40С минус 60С минус 60С минус 60С

МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ

№ позиции Наименование детали 30с99нж 30лc99нж1 30нж99нж 30нж99нж1
1 Корпус Сталь 20Л 20ХН3Л 12Х18Н9ТЛ 12Х18Н12М3ТЛ
2 Диски Сталь 20 12Х18Н9Т 12Х18Н9Т 10Х17Н13М2Т
3 Шпиндель Сталь 20Х13 12Х18Н9Т 12Х18Н9Т 10Х17Н13М2Т
4 Прокладка Паронит ПА Паронит ПА Паронит ПА Фторопласт
5 Крышка Сталь 20Л 20ХН3Л 12Х18Н9ТЛ 12Х18Н12М3ТЛ
6 Гайка Сталь 25 35Х, 20ХН3А 12Х18Н9Т 12Х18Н9Т
7 Шпилька Сталь 35 40Х, 20ХН3А 45Х14Н14В2М 45Х14Н14В2М
8 Набивка сальника ТРГ ТРГ ТРГ Фторопласт
9 Сальник Сталь 20Л 12Х18Н9ТЛ 12Х18Н9ТЛ 12Х18Н12М3ТЛ
10 Гайка Сталь 25 35Х, 20ХН3А 12Х18Н9Т 12Х18Н9Т
11 Болт откидной Сталь 35 40Х, 20ХН3А 45Х14Н14В2М 45Х14Н14В2М
12 Втулка резьбовая Лц 40С Лц 40С Лц 40С Лц 40С
13 Маховик Сталь 20Л Сталь 20ХН3Л Сталь 20ХН3Л Сталь 20ХН3Л
14 Контргайка Сталь 35 Сталь 35Х Сталь 35Х Сталь 35Х
15 Шпонка Сталь 40Х Сталь 40Х Сталь 40Х Сталь 40Х
16 Ось Сталь 20 12Х18Н9Т 12Х18Н9Т 10Х17Н13М2Т
Наплавка на кольце в корпусе
Наплавка на дисках
тип 20Х13 на
сталь 20
ЦН-6, ЦН-12М
ЦН-12М
ЦН-6, ЦН-12М
ЦН-12М
ЦН-6, ЦН-12М
ЦН-12М
