Задвижки параллельные двухдисковые чугунные с выдвижным шпинделем под электропривод(ЧПЗП) PN 10

Задвижка
Задвижка
Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 1, ряд 2 (по умолчанию).

        Герметичность затвора по ГОСТ 9544-93 класс D.

        Уплотнение шпинделя – сальниковое.

        Управление задвижки электроприводом.

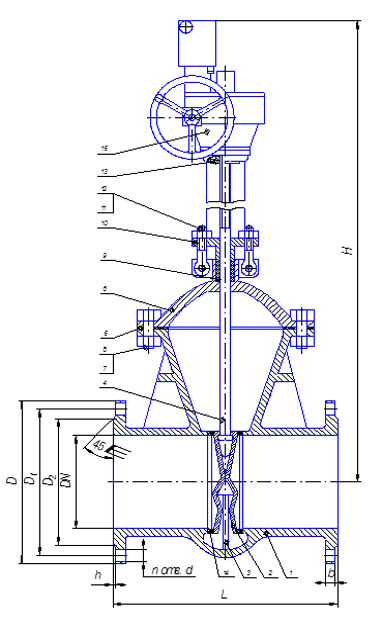

        Присоединительные размеры задвижек под электроприводы приведены на рисунке (приложение А). Характеристики электроприводов приведены в таблице электроприводов (приложение Б). Остальные размеры и параметры применения аналогичны задвижкам с ручным управлением.

        При заказе указывать: наименование изделия, параметры рабочей среды, размер номинальный (условный проход) (DN), номинальное (условное) давление (PN), обозначение изделия, исполнение по материалу, необходимость дополнительных испытаний.

        Пример обозначения при заказе (и в другой документации) задвижки DN 350 мм PN 10 кгс/см2 из чугуна Сч 18 на воду и пар:
Задвижка чугунная параллельная ЧПЗП 350-10 DN 350 мм PN 10 кгс/см2 30ч906бк.

ЧПЗП PN 10 основные размеры, мм

DN L D D1 D2 H h b d n Масса, не более, кг.
300 500 440 400 370 1340 4 25 22 12 287
350 550 500 460 430 1556 4 26 22 16 360
400 600 565 515 482 1556 4 28 26 16 380

НОМЕНКЛАТУРА ЧУГУННЫХ ПАРАЛЛЕЛЬНЫХ ЗАДВИЖЕК ПОД ЭЛЕКТРОПРИВОД PN 10 кгс/см2

Обозначение изделия (типоразмер) Обозначение типа (таблица фигур) DN, мм. Давление, кгс/см2 Область применения
ЧПЗП 300-10
350-10
400-10
30ч906бр 300
350
400
PN 10 Температура рабочей среды до плюс 225С

Расшифровка обозначения ЧПЗП 400-10 :

ЧПЗП — Тип

400 – (DN) Номинальный размер (условный проход)

10 – (РN) Номинальное (условное) давление



ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ

Обозначение типа 30ч906бр
Рабочие среды Вода и пар
Температура рабочей среды до плюс 225С

ИСПОЛНЕНИЕ ПО РАБОЧИМ СРЕДАМ

№ позиции Наименование детали 30ч906бр
1 Корпус Чугун Сч 18
2 Диски Чугун Сч 18
3 Клин Чугун Сч 18
4 Шпиндель Сталь 20Х13
5 Прокладка Паронит ПМБ
6 Крышка Чугун Сч 18
7 Гайка Сталь 25
8 Шпилька Сталь 35
9 Набивка сальника АП 31
10 Сальник Чугун Сч 18
11 Гайка Сталь 25
12 Болт откидной Сталь 35
13 Втулка ходовая Лц 40С
14 Кольцо уплотнительное ЛЦ32Мц1, 5С20
15 Электропривод См.табл.электроприводов
